Püsimagneti astmeline lineaarne mootor 12 V
Toote kirjeldus roostevabast terasest tugivõll, et tagada lineaarse ülekande M3 kruvi stabiilsus, mis on soovitatav täisteratsüklitega täies sarvrööbas.
Küsi pakkumist
Toote kirjeldus
| Kaubamärk | Chihai mootor |
| Tooteliik | Chs-sm 2037-20 astmeline lineaarne mootor |
| Väliste läbimõõt | 15x14.5x119.1mm |
| Telje läbimõõt | M3 kruvi, pigi löök 0,5 mm |

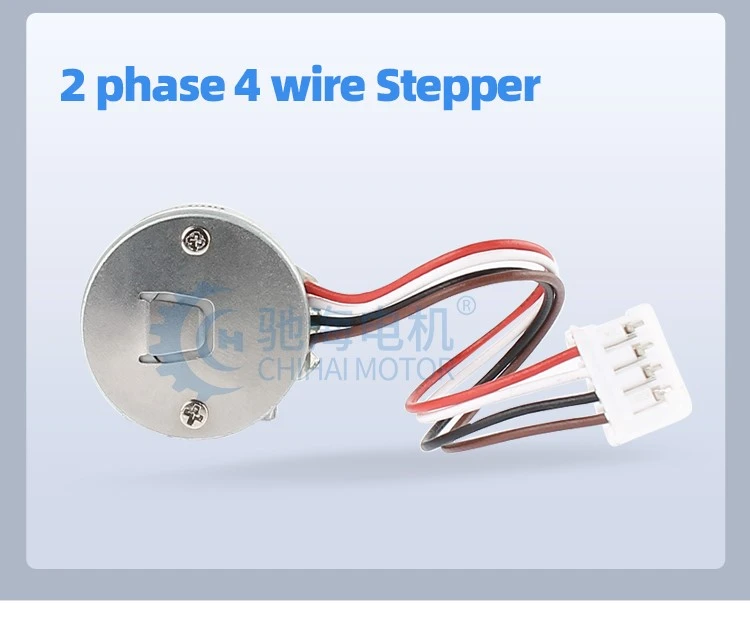

| Teejuhiks | Kahefaasiline traadi ajam |
| Pinge | DC 12V |
| Kaal | Umbes 65 g |
| Rakendus |
Mikro lükandulaud, mikro 3D -printer, Mikroangraalimasin, Mikro intelligentsed seadmed |
Roostevabast terasest tugivõll, et tagada lineaarse ülekande stabiilsus
M3 kruvi, pigi löök 0,5 mm
Soovitatav täielike vastastikkude tsüklitega draivide jaoks
CW Pulse 3550 CCW impulss 3550

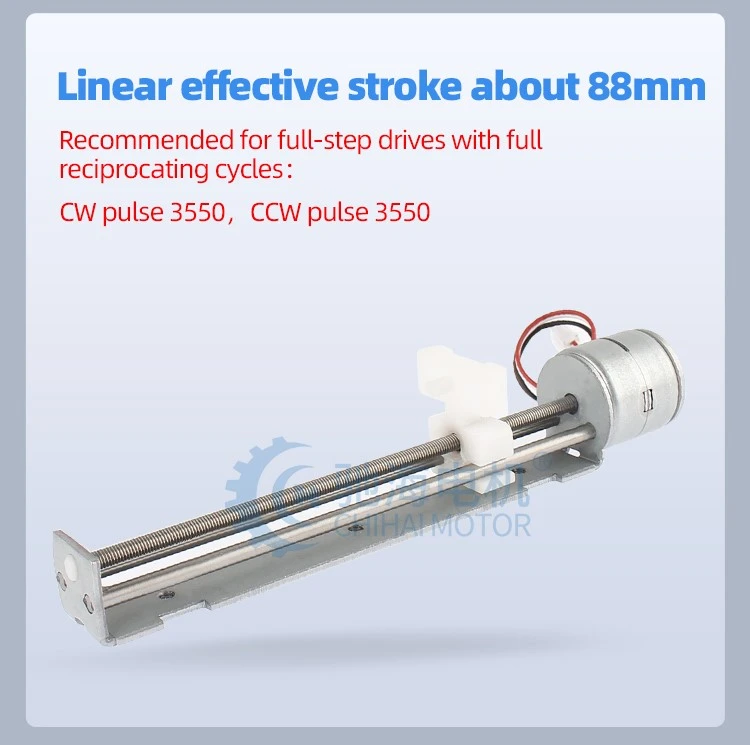

Lineaarne efektiivne löök umbes 88 mm
Üksikasjalikud pildid
Toote paramenteerijad
| Elektriomadused | |
| Mudel: chs-sm 2037-20 astmelise lineaarse mootori abil | |
| Hinnatud pinge | 12 V DC (draiver IC: L6219) |
| Vool faasi kohta | 600 mA/faas (1000pp) |
| Mähisetakistus | 20 ± 10% oomi/faas (20c kraad) |
| Ei . faaside | 2 faasi |
| Astmenurk | 18 kraad / samm |
| Erutusmeetod | 2-2 järk -järgult erutus |
| Sõidurežiim | Bipolaarne ajam |
| Väljatõmmatav tõukejõud | Rohkem kui 800 g 700 pps juures |
| Maksimaalne reageerimise sagedus | Üle 1300 lk |
| Maksimaalne algussagedus | Rohkem kui 1000 lk |
| Isolatsiooniklass | E -klass mähistele |
| Isolatsiooni tugevus | 100 V AC ühe sekundi jooksul |
| Isolatsioonitakistus | 50MΩ DC 500 V |
| Töötemperatuurivahemik | -0 ~ +55 kraad |
